Oscil·loscopi

L'oscil·loscopi és un instrument de mesura que permet estudiar l'evolució en el temps d'un senyal elèctric produït en un circuit (tensions o intensitats de corrent). L'amplitud del senyal es representa a l'eix vertical, i el temps a l'horitzontal.

L'element bàsic de l'aparell és un tub de raigs catòdics, en el qual la diferència de potencial entre les plaques horitzontals és proporcional a l'amplitud del senyal a cada instant. Aquest senyal es caracteritza per la forma, l'amplitud i la freqüència que presenta.

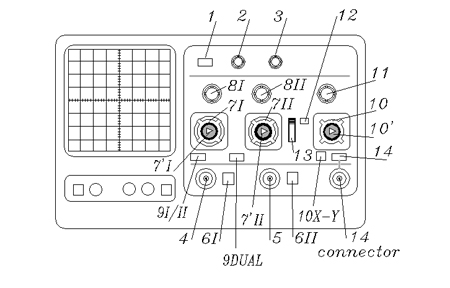

Els controls que bàsicament ofereix un oscil·loscopi es representen en la figura, i no varien apreciablement d'uns models a uns altres.





  1. POWER. Interruptor d'engegada; premeu-lo per engegar.
  2. INTEN. Control del nivell d'intensitat del feix lluminós. Cal assolir un nivell moderat per evitar malmetre la pantalla.
  3. FOCUS. Control que permet ajustar l'enfocament del feix fins que la imatge sigui nítida.

Controls del sistema de deflexió vertical:

  1. CHI. Connector de tipus BNC per a l'entrada de l'eix vertical del canal CHI.
  2. CHII. Connector de tipus BNC per a l'entrada de l'eix vertical del canal CHII.
  3. AC-GND-DC. Commutador de selecció del tipus d'acoblament entre el senyal d'entrada dels canals CHI (6I) i/o CHII (6II) i l'amplificador de l'eix vertical. Poseu-lo en la posició AC perquè el senyal es connecti mitjançant un condensador i s'elimini el component de CC del senyal d'entrada (deixeu-lo sense polsar per fer desaparèixer el component de CA del senyal d’entrada).
  4. VOLTS/DIV. Selector de guany vertical, que fixa el factor d'amplificació de l'eix vertical. Ens proporciona el valor en volts que correspon a l'altura de cada quadret de la pantalla. Col·loqueu-lo en el valor que permeti visualitzar fàcilment l'amplitud del senyal d'entrada dels canals CHI (7I) i CHII (7II).
    (7’I / 7’II) Ajust fi de l’amplitud de y; perquè estigui calibrat cal situar-lo en l'extrem dret (amb la fletxa cap a la dreta).
  5. POSITION Y. Control que s'utilitza per desplaçar verticalment el feix dels canals CHI (8I) i CHII (8II).
  6. MODE. Selector del mode d'operació:
    (9 I/II). Tecla sense polsar: apareix en la pantalla només el senyal aplicat a CHI.
    (9 I/II). Tecla polsada: apareix en la pantalla només el senyal aplicat a CHII.
    (9 DUAL). Tecla polsada: apareixen els dos senyals a la vegada.

Controls del sistema de deflexió horitzontal:

  1. TIME/DIV. Selector d'escombratge o de base de temps, que regula la velocitat d'exploració del feix (velocitat de desplaçament del feix en la direcció horitzontal). Permet conèixer el temps (µs, ms...) que correspon a l'amplada de cada quadret de la pantalla.
    (10’). Ajust fi de la base de temps. Perquè estigui calibrat cal situar-lo en l'extrem dret (amb la fletxa cap a la dreta).
    (10 X-Y). Aquesta posició s'utilitza quan l'oscil·loscopi treballa en el mode X-Y. En aquesta posició, el senyal X (horitzontal) es connecta a l'entrada del CHI.
  2. POSITION X.  Permet moure el senyal visualitzat cap a la dreta o cap a l'esquerra.

Sistema de sincronització:

  1. MODE. Col·loqueu-lo en la posició AUTO (tecla sense polsar), de manera que el senyal de disparament sigui automàtic.
  2. COUPLING (TRIG MODE). Selector del tipus d'acoblament del senyal de disparament de l'escombratge. Col·loqueu-lo en la posició AC, per eliminar tant els senyals de molt baixa freqüència com el component continu.
  3. TRIG EXT. Selector de la font externa del senyal de disparament mitjançant el connector BNC (14 connector).



Hi ha altres controls, a més, el funcionament dels quals no cal conèixer per a la realització de la pràctica. En tot cas, consulteu el professor o algun manual especialitzat.
